- 商品名称: 电梯井道磁绝对值信息系统 AL-BXXX系列
本产品用于电梯轿厢的绝对位置检测，实现电梯平层。
用途
本产品用于电梯轿厢的绝对位置检测，实现电梯平层，无需对楼层进行编码以及记录楼层编号，检测精度更高，且在电梯井道内的安装不受环境因素影响测量结果，安装简单，灵活效率高。

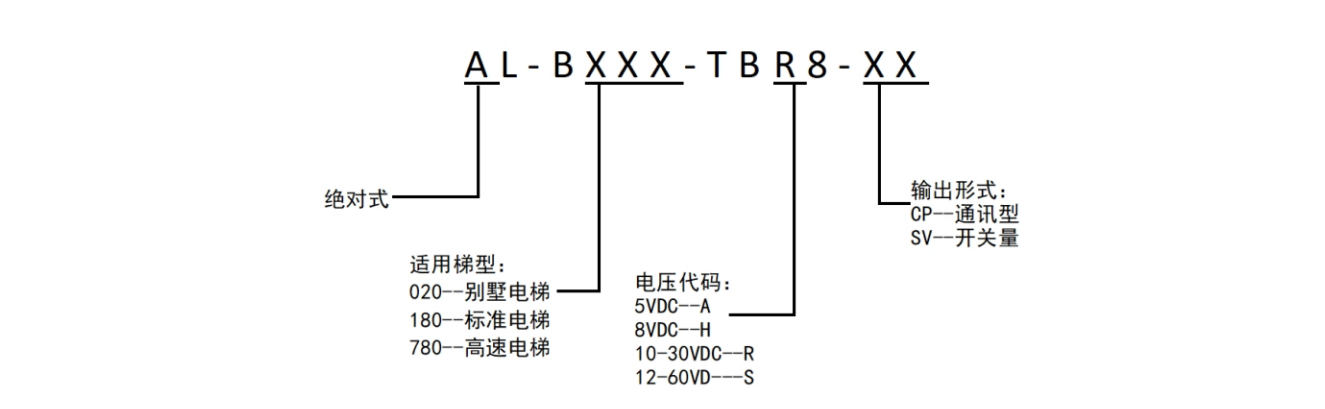

产品选型
-
4.4传感器技术数据
测量原理
绝对距离测量
重复精度
±1mm
20°C时的系统精度
±（2mm+0.1mm×L[m]）；L = 测量长度（m）
基本极距
6.6mm
传感器外壳材料
6061
梯升高度
Max 34m
重量
≈320g
电源电压
10-30VDC
电压纹波
＜200mVpp
输入电流
Max 0.1A
接口
RS485/CAN
分辨率
0.1mm
运行速度
Max 4m/s
存储温度
-30℃~100℃
工作温度
-25℃~85℃
湿度
95%RH（Max）；无结露
防护等级
IP54（IP67 可定制）
4.5磁尺技术数据
型号
AL-MS36（1m~36m可选）
极距
6.6mm
工作温度
-25℃~85℃
存储温度
-30℃~100℃
外磁场强度
＜70mT（否则磁编码将损坏）
20℃时的精确度（μm）
±（2mm+0.1mm×L[m]）；L = 测量长度
载体材料
12Cr17Ni7
热膨胀
∆L［m］=L［m］×ɑ［1/K］×∆ ∂［K］
（L=磁尺长度（m），∆ ∂=相对温度变化）
弯曲半径
50mm(Min)
可用长度
Max 36m
磁尺重量
≈52g/m
防护等级
IP65
