- 商品名称: 增量式编码器 EL-B1A系列
本产品用于工业系统中的角度、长度测量和定位控制。
1.概述
1.1手册说明
本手册主要描述了有关产品信息，操作安全请在开始操作装置前认真阅读手册内容！
此外必须遵循当地事故预防现行条例和通用安全规则。
1.2质保声明
质保期18个月，于送货日期开始计算。
2.运输与存储
2.1运输、拆箱安全说明
采用专业方式运输包装（包装箱等），切勿抛掷、撞击或折叠。
2.2运输检查
接收时请立即检查交货内容是否完整以及是否存在运输损坏，如果发现损坏：
- 请勿收货或仅在保留追偿权的条件下收货；
- 将损坏程度记录在运输文件或交货单上；
- 立即提出投诉。
2.3存储
存放应满足以下条件：
- 保持干燥、无尘；
- 切勿暴露在腐蚀介质中；
- 避免机械冲击。
3.产品特征
3.1用途
本产品用于工业系统中的角度、长度测量和定位控制。
4.产品信息

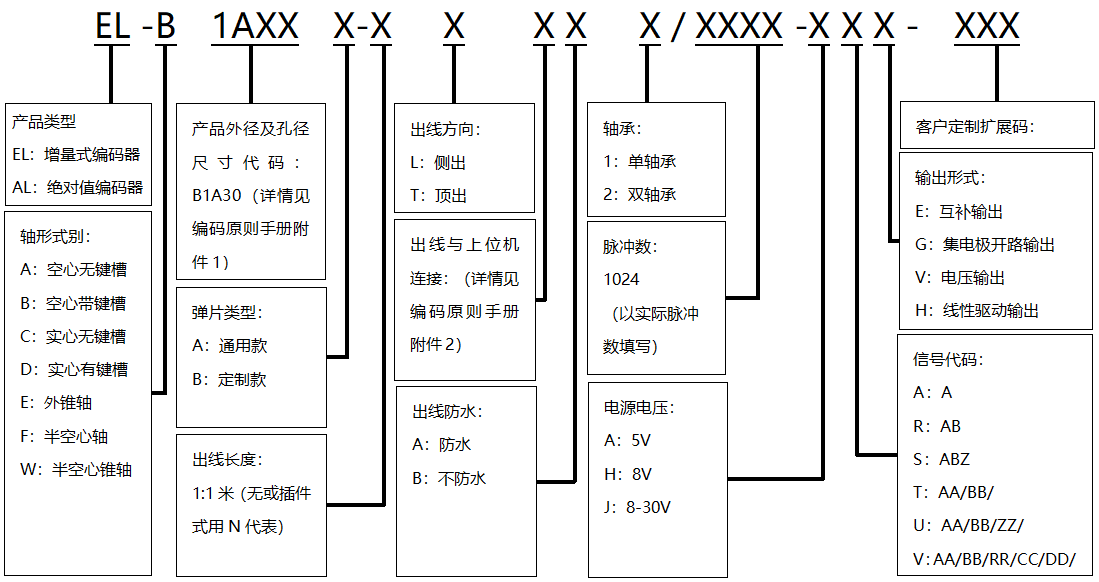

4.1产品选型
产品选型

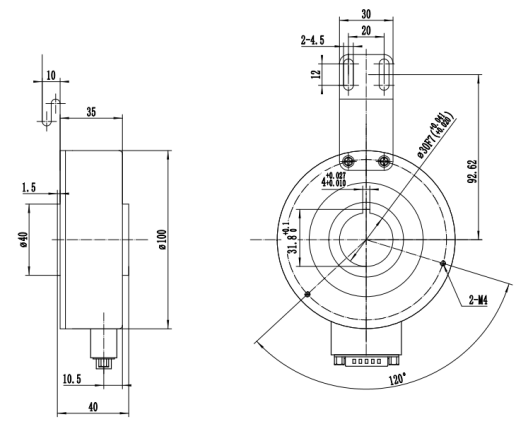

4.2外形尺寸图
图1 插件式出线外形安装尺寸图（单位：mm）
图2 直接出线式外形安装尺寸图（单位：mm）
4.3技术数据
电源电压
DC10-30V±5%
消耗电流
＜100mA（无负载）
分辨率
300、600、1024、2048可选
轴径
φ30、φ35、φ38可选
响应频率
100KHz(Max)
输出波形
方波脉冲
绝缘阻抗
500MΩ(DC1000V)
转速
6000r/min(Max)
轴向负载
20N
径向负载
30N
抗振动
100m/S²，200Hz，XYZ方向各2h
抗冲击
100m/S²，10ms
启动力矩
0.002N.M(Max 25℃)
环境温度
工作：-25℃～85℃；存储：-30℃～100℃
环境湿度
95%RH
防护等级
IP50
重量
约204g

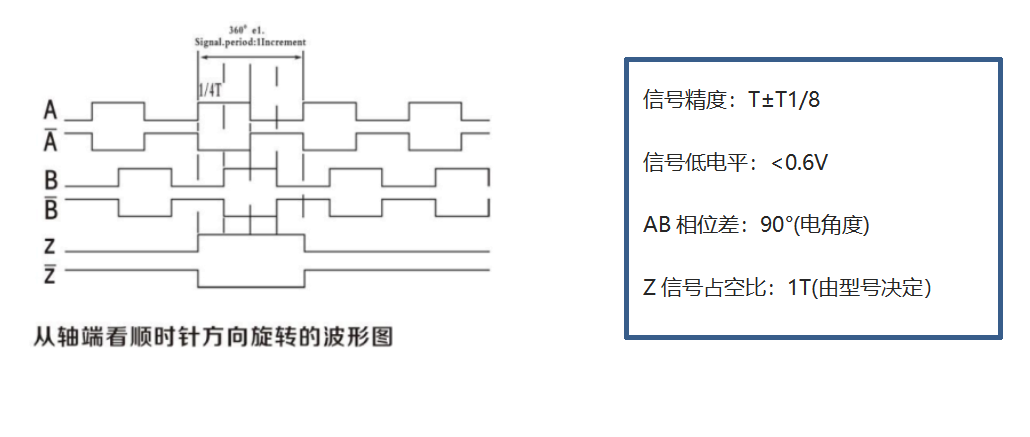

4.4输出电路及波形
5..连接方式

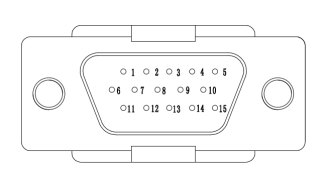

5.1接线端口定义
管脚
6＆7
5
4
3
2
1
9
10
信号
VCC
0V
A
A/
B
B/
Z
Z/
颜色
红
蓝
白
棕
黄
黑
绿
灰
5.2接线定义
信号
VCC
0V
A
A/
B
B/
Z
Z/
颜色
红
蓝
白
棕
黄
黑
绿
灰
